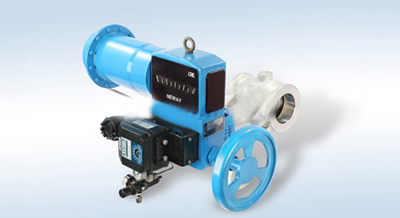

偏心旋转调节阀
光德偏心旋转阀的结构新颖,阀体近似圆筒形,阀芯球面的中心与阀轴旋转中心之间设计了一个偏心距,当阀轴带动阀芯旋转时,
阀芯球面相对阀体中心作偏心旋转,其轨迹呈凸轮状曲线;当阀关闭时,阀芯的柔臂发生弹性变形,使阀芯球面与阀座紧密结合,
达到可靠密封,所以该阀又称凸轮挠曲阀。密封形式有软密封、硬密封两种,与气动执行机构连接、配合定位器、电磁阀等附件,可以实现比例调节。






设计特色   产品范围
流通能力强,流阻小
较高的密封性能
50°行程设计,开关迅速
特殊的偏心设计
维护方便、体积小、可任意位置安装
模块化整体结构设计,互换性好
可靠性高、功能齐全、应用范围广

尺寸范围 1 ~ 14”  (DN25~DN350)
压力等级 150~600LB (PN16~PN100)
壳体材料 碳钢、不锈钢、合金钢、双相钢
操作方式 PDR系列气动滚动膜式执行机构、PCR系列气动活塞式执行机构
