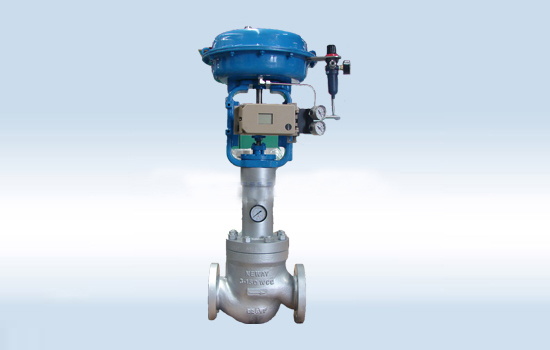

波纹管单座调节阀

 光德波纹管单座调节阀结构简单,一般采用顶部导向,S型流道,调节精度高,造价较低,上阀盖采用波纹管密封结构,

可以消除工艺介质从阀杆运动间隙向外泄露的可能性;采用防转结构的波纹管组件与阀芯连接,可以防止装配过程中调节

行程过程时产生扭转而破坏波纹管元件。由于波纹管元件本身变形性和卓越的抗老化性,完全克服了填料密封阀通常存在的填料老化性和温度敏感性能等弱点。







设计特色   产品范围
流通能力强,流阻小
可调范围大,调节精度高
导向面积大,抗振性好
波纹管组件与填料组成双重密封结构
高品质波纹管,使用寿命长
模块化整体结构设计,互换性好
特殊介质的自动控制化系统中广泛应用

阀门口径 1/2 ~8 ”(DN15 ~ DN200)
压力等级 150~1500LB(PN16~PN250)
壳体材料 碳钢、不锈钢、合金钢、双相钢
操作方式 PDL系列气动薄膜执行机构、PCL系列气动活塞式执行机构、 电动执行机构
